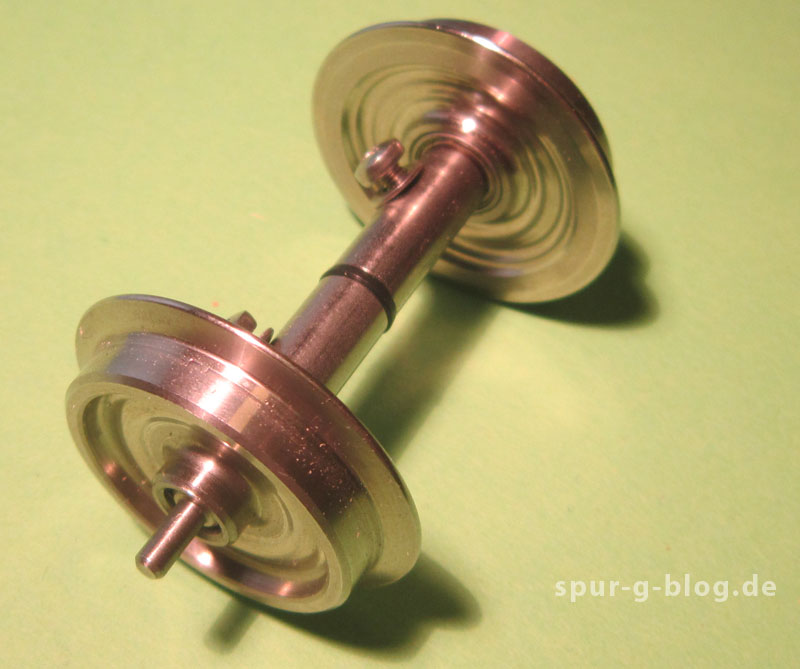

Kugelgelagerte Radsätze von Dietz Modellbahntechnik – Quelle: Spur-G-Blog [b]
Als erstes Kleinserienmodell sollen die kugelgelagerten Radsätze von
Dietz Modellbahntechnik vorgestellt werden. Die Edelstahlsätze überzeugen als erstes mit einem Gewicht von 81 g pro Achse – dem schwersten Gewicht in unserer Serie. Für die Stromaufnahme sind passende Gewinde in die Achse gefräst. Passende Schrauben, Unterlegscheiben und Lötfahnen werden mitgeliefert. So lässt sich die Stromabnahme einfach mit dem Lötkolben realisieren. Die Verschraubung sorgt für eine sichere Verbindung, die bei Bedarf aber problemlos wieder gelöst werden kann. Der kugelgelagerte Radsatz ist unter der Artikelnummer RS-ESS einzelnd für 14,50 Euro erhältlich. Ein Paar kostet folglich für 29 Euro erhältlich und ist damit deutlich günstiger als die Großserienhersteller.
Die Litzen lassen sich einfach an die mitgelieferten Ösen anlöten und dann verschrauben – Quelle: Spur-G-Blog [b]
Gewicht eines Radsatz: 81g
D1: 31,0 mm
D2: 37,1 mm
L3: 39,9 mm
D4: 7,9 mm
L5: 7,2 mm
L6: 69,9 mm
D7: 9,1 mm
D8: 2,9 mm NEM
L9: 3,5 mm *
L10: 6,3 mm
Skizze für die Bezeichnung der Maße
* Die Innenfläche der Radscheibe liegt tiefer als der „äußere Rand“.
Link-Tipp: www.d-i-e-t-z.de
